BLDC 모터란 무엇인가

안녕하세요 이방인입니다.

오늘은 BLDC 모터에 대해 알아보겠습니다.

요즘 드라이기, 써큘레이터, 청소기, 세탁기 등에

많이 쓰이는 모터인데요.

BLDC 모터는 Brush Less DC모터의 약자로

Brush 없는 DC 모터라는 뜻입니다.

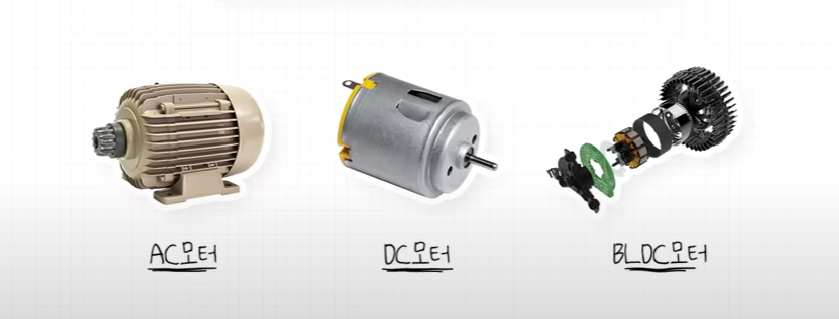

AC모터	DC모터	BLDC 모터
- 파워 강력 - 수명이 김 - 모터 무겁고 큼	- 성능이 약함 - 수명이 짦음 - 작고 가볍고 제어 쉬움 - 가격 저렴함 - 소음이 큼	- 기존 DC모터에 쓰이던 브러시 대신 전자회로를 쓰는 BrushLess 모터로, 일반 DC모터보다 진동, 소음, 수명이 개선된 모터 - 정밀제어 가능 - 수명이 김 - 소음 작음 - 가격이 비쌈

AC모터와 DC모터는 모터가 작동할 때,

브러시와 커뮤테이터의 마찰로 인해

미세 유해물질인 카본이 발생하여 쌓이게 되는데,

이는 치명적인 단점입니다.

그에 반해, BLDC 모터는 브러시가 없어

마찰로 인한 미세 유해물질이

발생하지 않는데요.

AC전원 입력은 보통 '박스타입의 드라이버 기반',

DC전원 입력 타입은 'AGV 무인 반송차' 등

배터리로 구동되는 장비에 많이 사용됩니다.

BLDC 모터의 구성

BLDC 모터는 안정된 속도로 동작합니다.

모터가 동작하면 드라이버는 모터로부터

피드백 신호를 항상 확인하고

설정 속도와 비교하여 인가 전압을 조정합니다.

설정한 속도보다 느리면 전압을 높이고

설정한 속도보다 빠르면 전압을 낮추는

전압 제어 방식으로 회전속도를 제어합니다.

이로써, 피드백 제어로 부하가 변해도

저속에서 고속까지 안정된 속도로 회전합니다.

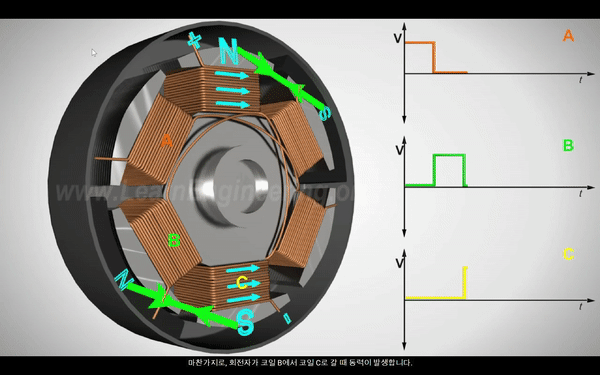

BLDC는 간단한 상호적인 힘으로 동작합니다.

회전자에 영구자석이 있고

고정자는 보이는 것과 같은 코일 배열을 갖습니다.

코일에 직류전원을 주면,

코일에 전원이 들어가면서 전자석이 됩니다.

코일 A에 전류가 흐르면 반대쪽 극에서

회전자와 고정자가 서로를 끌어 당기고

코일 A에서 코일 B로 가까워 지면서

코일 B에 동력이 발생합니다.

코일 B에서 코일 C로 갈때도 마찬가지죠.

그 이후, 코일에서는 반대의 극성의 전압이

발생합니다.

이 과정은 반복되며 회전자는 계속해서 반복합니다.
