인터록 회로 5분 기초핵심정리 (ft. 다산에듀 전병칠)

안녕하세요. 오늘은 인터록회로에 대해 배워보겠습니다.
저는 제가 전기공부할때 가장 많이보는

다산에듀 전병칠원장님의 영상을 참고하였습니다.

이분은 노벨상 받아야합니다.

https://www.youtube.com/watch?v=JOCw4jTmdgI







인터록회로는 'Inter Lock'으로

"서로 잠가버린다"라고 할수있는데요.

하나가 동작할때, 다른 하나는 동작되면 안될때

사용하는 회로입니다.







여러분들이 사용하는 기계들 중에서

'절대 동시에 동작되지 않아야 하는 두가지 '

어떤것들이 있을까요?







예를들어, 전기차 같은 경우는

브레이크랑 엑셀, 이 2개가 절대 동시에

동작되면 안되겠죠?







또 신호등도 빨간불과 초록불이 동시에 들어온다면,

사고날 위험이 큽니다.







이럴때 인터록회로를 이용하여

빨간불이 들어올때는 파란불이 안들어오게,

파란불이 들어올때는 빨간불이 안들어오게

해줄수 있는 것이죠.





---

인터록 회로

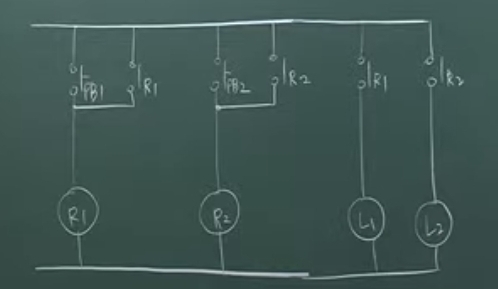

자 여기 회로를 보시면,

PB1 누름 -> R1 여자시킴

R1 릴레이 동작 ->  R1 자기유지





PB2 누름 -> R2 여자시킴

R2 릴레이 동작 -> R2 자기유지





하는 회로입니다.



---



만약 위 회로에서

R1을 이용해서 L1을 켜고,

R2를 이용해서 L2를 키는데,







두 램프 (L1, L2)가 동시에 켜지면

절대 안된다고 했을때,

회로를 어떻게 구성하면 될까요?





정답은

R2 릴레이 앞에 R1 릴레이 b접점을 넣고

R1 릴레이 앞에 R2 릴레이 b접점을 넣어주면 됩니다.







이렇게 되면

PB1을 누르면 R1 릴레이 b접점이 동작하여

R2는 여자되지 못합니다.









반대로

PB2를 누르면 R2 릴레이 b접점이 동작하여

R1이 여자되지 못합니다.







먼저 누르면 이기는 회로가 되는 것입니다.

이것을 '선입력 우선회로'라고도 합니다.







한 회로가 동작할 때.

다른 회로가 동작하지 못하게 하는 회로

이것이 인터록 회로에서 가장 중요한 개념입니다.

안전사고를 막을 수 있고

전력낭비를 줄일 수 있죠.





엘레베이터를 생각해봐도 쉬운데요.

위아래로 움직이고 있을때,

문이 열리면 절대 안되니까



서로 한가지 동작을 우선하게끔 되어있습니다.





---

이러한 회로는 퀴즈프로그램에서도 볼 수 있습니다.





서로 버튼을 눌러도 누구든 불이 켜지는 회로



문제가 나오고 퀴즈를 맞추기 위해 버튼을 누르면

먼저 버튼을 누르는 사람것만 울리게되고

나머지 사람들의 버튼은 동작하지 않게 되죠.

먼저 버튼을 누르면 다른사람 버튼은 동작되지 않는 회로

PB1을 누르면 R1이 여자되면서 L1이 켜지게 되고



R1 b접점 릴레이와

R2 b접점 릴레이가 떨어지면서



R2와 R3는 여자되지 않게 되는것입니다.









누가 버튼을 누르던 결국 부저까지 울리는 회로

퀴즈게임이라면 버튼 동작만으로는 쉽게 알 수 없으니

누가 버튼을 누르던 결국 부저는 울려야 소리가 나겠죠?





그리고 램프는 자기유지라 계속 켜져있다고 하더라도

부저는 잠깐 울리다 말아야 하니까

타이머 (T)를 달아주었습니다.





부저위에 B접점 타이머를 달아주면서

타이머가 동작하고 1초뒤에 부저가 끊어지게

해주었습니다.







그리고 만약 정답을 맞췄다면

사회자는 버튼을 모두 리셋하고

다음문제로 넘어가야하니

리셋버튼이 있어야하겠죠?





그래서 사회자의 리셋버튼은

이 회로의 제일 앞에 B접점 푸시버튼으로

하였습니다.





이렇게 됐을때,

사회자가 리셋버튼을 누르게되면

전체회로의 자기유지 되었던 것이

해지가 되면서 회로는 다시 다음문제로

넘어갈 수 있게 됩니다.







---



인터록 회로는 크게 '전기적 인터록회로'와

'기계적 인터록회로'가 있는데요.

전기적 인터록회로는 방금 위에서 본 퀴즈문제처럼

(상대방의)릴레이 접점을 이용한 것입니다.





이것은 먼저 누른것이 동작하는

'선입력 우선회로'입니다.





기계적 인터록회로는 버튼을 이용해서

상대방을 멈추는 회로인데요.





위 회로에서는 PB1을 눌렀을 때,

오른쪽 R2위에 있는 PB1-b접점이 끊어지면서

R2가 동작되지 않게 하는것이죠.





이 기계적 인터록회로는

'후입력 우선회로'입니다.

예를들어 선풍기가 있겠습니다.

미풍에서 강풍을 누르면

미풍은 꺼지고 강풍이 켜지게 되는것처럼 말이죠.



결국 인터록회로는 두개가 동시에 일어나지 않아야하는 회로







특히 전동기를 구동할 때,

정방향과 역방향이 동시에 신호가 들어가면

절대 안되기때문에(전동기가 단락되어 손상됨)

인터록회로가 꼭 필요합니다.(보호 목적)
